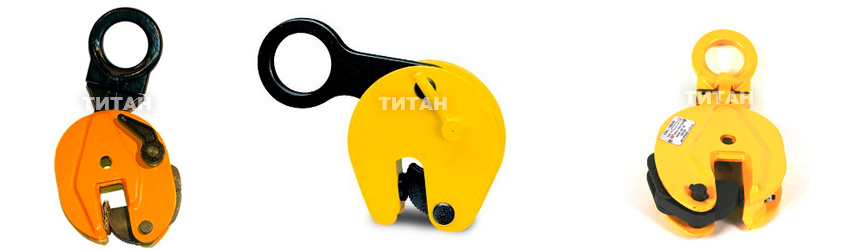

Захват для вертикального подъема

Заказать продукцию
Тип Номин.
нагр., тн
Толщ.
листа А,мм
Толщина
захвата С, мм
Диаметр
отверстия Е, мм
Ширина
захвата В,мм
Длина
D,мм
Вес
изд.,кг.
Цена
за шт.,руб.
CD 1 5 - 15 59 45 120 270 3,4 2880
CD 2 0 - 20 61 55 165 340 6,3 3556
CD 3 0 - 25 72 60 195 374 10,5 4960
CD 5 0 - 30 82 70 250 458 19,3 7440
CD 5 0 - 50 82 70 250 458 19,3 11365
CD 8 10 - 80 100 80 345 568 39 10400
CD 12 10 - 90 107 90 430 635 42 19100

Захваты для вертикального подъема по функциональному назначению позволяют выполнить прочную фиксацию и удержание груза в вертикальном положении. Конструкция такого приспособления имеет зажимной механизм, с помощью которого и обеспечивается надежное закрепление одного или нескольких листов металла для их дальнейшего перемещения.

Ассортимент вертикальных захватов представлен различными моделями с параметром грузоподъемности от 1 до 12 тонн. Причем их можно использовать со стропами, траверсами, одиночно – для подъема компактных листов металла или комплектом из двух захватов – для подъема длинных листов (объемных габаритных пачек). Толщина захватываемого груза варьирует от 59 до 107 мм.

Основные особенности конструкции захвата

Корпус вертикального захвата изготавливают из металла повышенной прочности и высокой твердости. Дополнительную прочность конструкции формирует и технология производства корпуса методом полуавтоматической сварки в среде защитных газов. При таком способе гарантируется высокое качество сварных соединений и не требуется специальной обработки сварных швов готового изделия.

Составными элементами в конструкции захвата можно выделить следующие:

  • фиксатор предварительного зажима (предохранитель) – для точной фиксации захвата с грузом и его установки в вертикальном положении. Перемещение предохранителя вниз оставляет захват в открытом виде, смещение вниз наоборот – обеспечивает рабочее положение крепежа, когда осуществляется исходное зажатие листов (груза). Наличие такого рычага выполняет защитную функцию – предохраняет от появления скольжения при подъеме, перемещении и опускании груза;
  • вращающийся (эксцентриковый) диск и опорное основание – обеспечивают прямой контакт с грузом. Оба они выпускаются из легированной стали, улучшенной по технологии термообработки. Также эти элементы имеют небольшие зубцы, благодаря которым увеличивается надежность зацепа грузов;
  • круглое кольцо в верхней части – для удобного крепления захвата на вспомогательные устройства (стропы, цепи, ремни).

Для безопасной работы с вертикальными захватами рекомендуется соблюдать такие условия:

  • не следует их перегружать сверх допустимой нормы,
  • обязательно их правильно фиксировать до подъема груза,
  • вести перемещение грузов спокойно, без рывков и резких движений.

ТУ – 5225-05-51182882-15
